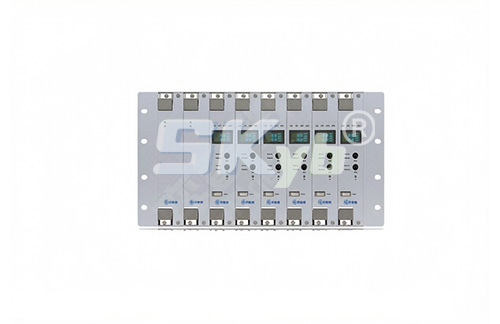

TSI监测保护系统
TSI综合监测保护系统（Turbine Supervisory Instrumentation，汽轮机监视仪表系统），是大型旋转机械（以汽轮机为主）的核心在线监测与安全保护设备，广泛应用于火电、核电、化工等工业领域。其核心价值是通过实时精准监测，实现预警、保护与故障追溯，防范转子弯曲、轴瓦烧毁等恶性故障，为设备运维提供数据支撑。
系统采用“感知-处理-决策-输出”分层架构，由三大模块组成：感知层为各类高精度传感器，负责采集转子振动、轴向位移等核心参数；信号处理层对原始信号进行放大、滤波等处理，转化为标准信号；显示与决策层实现参数显示、阈值设置及异常指令输出，保障监测保护的可靠性。
TSI系统核心功能涵盖监测、预警、保护、诊断四大维度：24小时不间断监测轴向位移、径向振动等关键参数；通过多级阈值实现声光预警及启停阶段升速闭锁；参数超危险阈值时，联动DEH、ETS系统触发紧急停机；同时存储数据、辅助故障诊断，提升运维效率。
根据机组特性，TSI系统配置呈差异化：小型机组侧重基础保护，简化冗余设计；大型火电、燃气轮机联合循环机组强化监测精度与功能；核电汽轮机采用高冗余设计，增设专属监测项目，满足高安全要求。
针对连续监测与保护多个工业领域中从重要的中等关键到低等关键程度机械设备而专门设计开发的解决方案，适用于石化、油气、发电、 水处理、 纸浆与造纸、 机械加工、采矿、 水泥、以及其他等行业。包含大型给水泵、化工流程泵、大型冷却塔风机、隧道通风机、鼓风机、引风机，磨煤机、离心机、混合器、大型搅拌机、透平压缩机、往复式压缩机、驱动电机、发电机、水轮机等大型旋转机械。

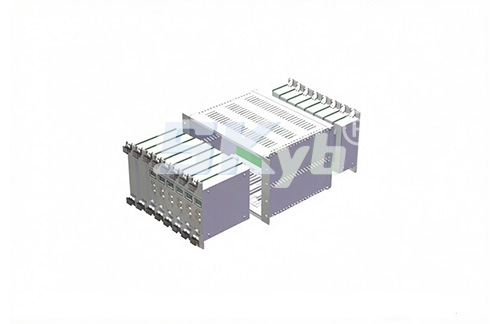

序号 | 模块名称 | 模块型号 | 备注 |
1 | 8卡件机箱 | VBF-9000-BD-08 | 8卡件机箱 |
2 | 12卡件机箱 | VBF-9000-BD-12 | 12卡件机箱 |
3 | 电源卡件 | VBF-9000-PWR-24 | |
4 | 双通道轴振动卡件 | VBF-9000-SVB-2200 | |
5 | 双通道瓦振动卡件 | VBF-9000-BVB-2200-V | 振动烈度 |
6 | 双通道瓦振动卡件 | VBF-9000-BVB-2200-D | 振动位移 |
7 | 双通道瓦振动卡件 | VBF-9000-BVB-2200-A | 振动加速度 |
8 | 双通道轴向位移卡件 | VBF-900-SID-2200 | |
9 | 单通道键相卡件 | VBF-9000-KEY-1000 | |
10 | 零转速卡件 | YZW-9000-SPD-1000-Z | |
11 | 单通道转速卡件 | YZW-9000-SPD-1000 | |
12 | 单通道偏心卡件 | VBF-9000-SAE-1000 | |
13 | 键相偏心卡件 | VBF-9000-SAE-2000-K | 带键相的偏心算法 |
14 | 双通道温度卡件 | VBF-9000-TEM-2000 |
